VOS ENJEUX

L'automatisation, un gain de temps et bien plus

Chaque appareil à pression nécessite des dizaines de vérifications selon le code imposé par le client ou l'organisme notifié. Le calcul manuel est chronophage, le risque d'erreur de saisie est élevé, et passer d'un code à l'autre multiplie les tableurs.

⏱ Un temps précieux économisé

Un calcul complet demande des heures avec des tableurs. Avec VesselStress, chaque révision se met à jour instantanément, sans tout recommencer.

✓ La fiabilité des résultats

Les calculs sont automatisés et conformes à la norme. Fini les formules mal reportées ou les valeurs oubliées qui compromettent la conformité.

📄 Une traçabilité assurée

Chaque calcul génère un rapport standardisé, clair et prêt à être soumis aux organismes de contrôle.

FONCTIONNALITÉS

Tout ce dont vous avez besoin

Deux codes dans une seule interface, avec une règle de conception : pas de confusion entre codes. Chaque onglet, chaque aide ⓘ et chaque paragraphe de note cite le code effectivement appliqué ; quand un code ne donne pas de règle, VesselStress le dit et indique la méthode utilisée.

EN 13445-3

EN 13445-3 · DESP

Viroles (pression intérieure et extérieure, raidisseurs), cônes et jonctions

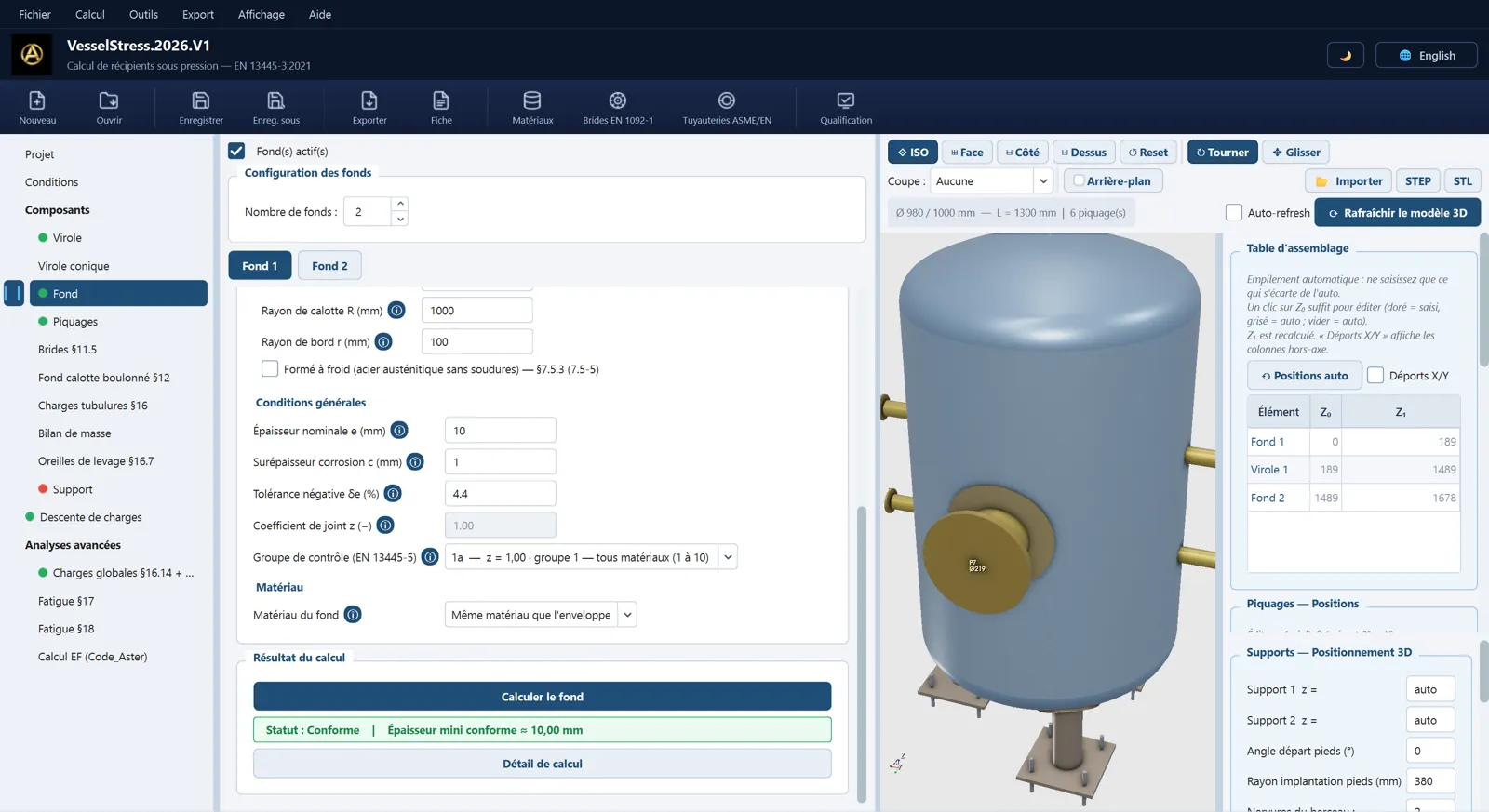

Fonds bombés, plats soudés, boulonnés et percés, fonds à calotte
Ouvertures isolées, voisines et proches d’une discontinuité
Brides §11.5 et §11.6 joint pleine face, charges locales §16.4 / §16.5
Supports : berceaux, jupes, pieds, consoles, oreilles ; charges globales §16.14
Séisme, fatigue (articles 17 et 18), coefficient de soudure EN 13445-5, catégorisation DESP

ASME VIII-1

ASME VIII division 1 · édition 2025

UG-27 à UG-45, Appendix 1 (1-2, 1-4, 1-5, 1-6, 1-7), Table UW-12, MAWP
Appendix 2 brides, Appendix 14, couvercles bombés 1-6
Pression extérieure UG-28 / UG-29 / UG-33, épreuves UG-99 / UG-100
Berceaux par la méthode de Zick (Div. 2, 4.15.3), jupes 4.15.4
Charges globales 4.3.10 / 4.4.12, combinaisons et séisme Table 4.1.2
Contrainte admissible S calculée selon les critères du code, ou saisie

Les calculs selon CODAP et RCC-M ne font pas partie de la licence VesselStress : ces codes ne peuvent pas être intégrés à un logiciel commercialisé. Intel Meca les réalise en prestation de bureau de calcul, avec ses outils internes.

Et pour les deux codes

🧊

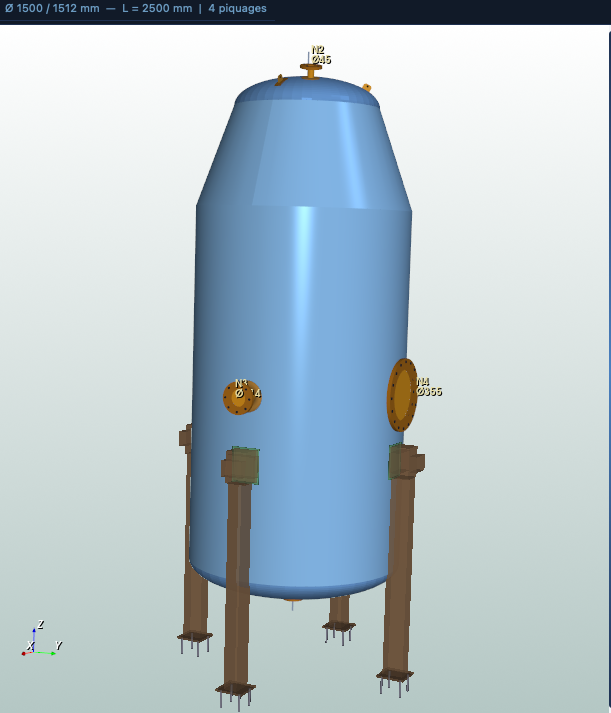

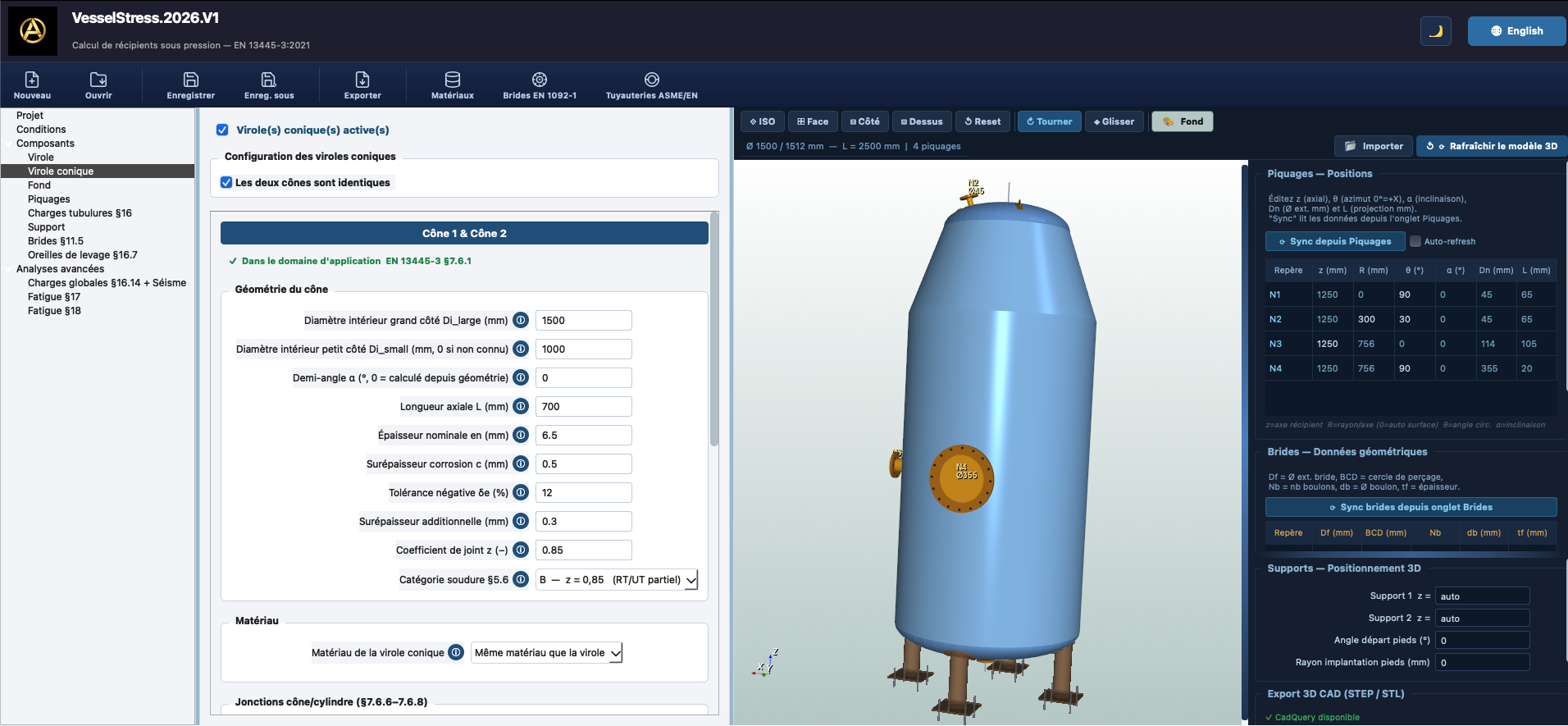

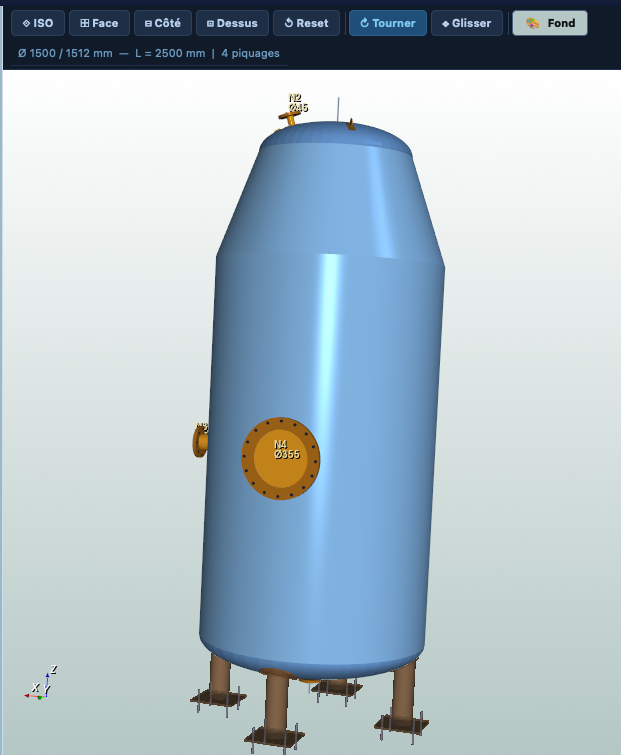

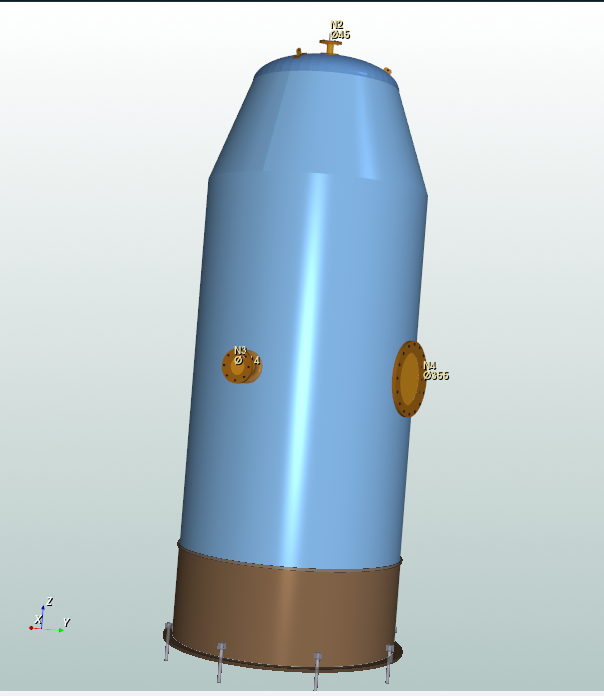

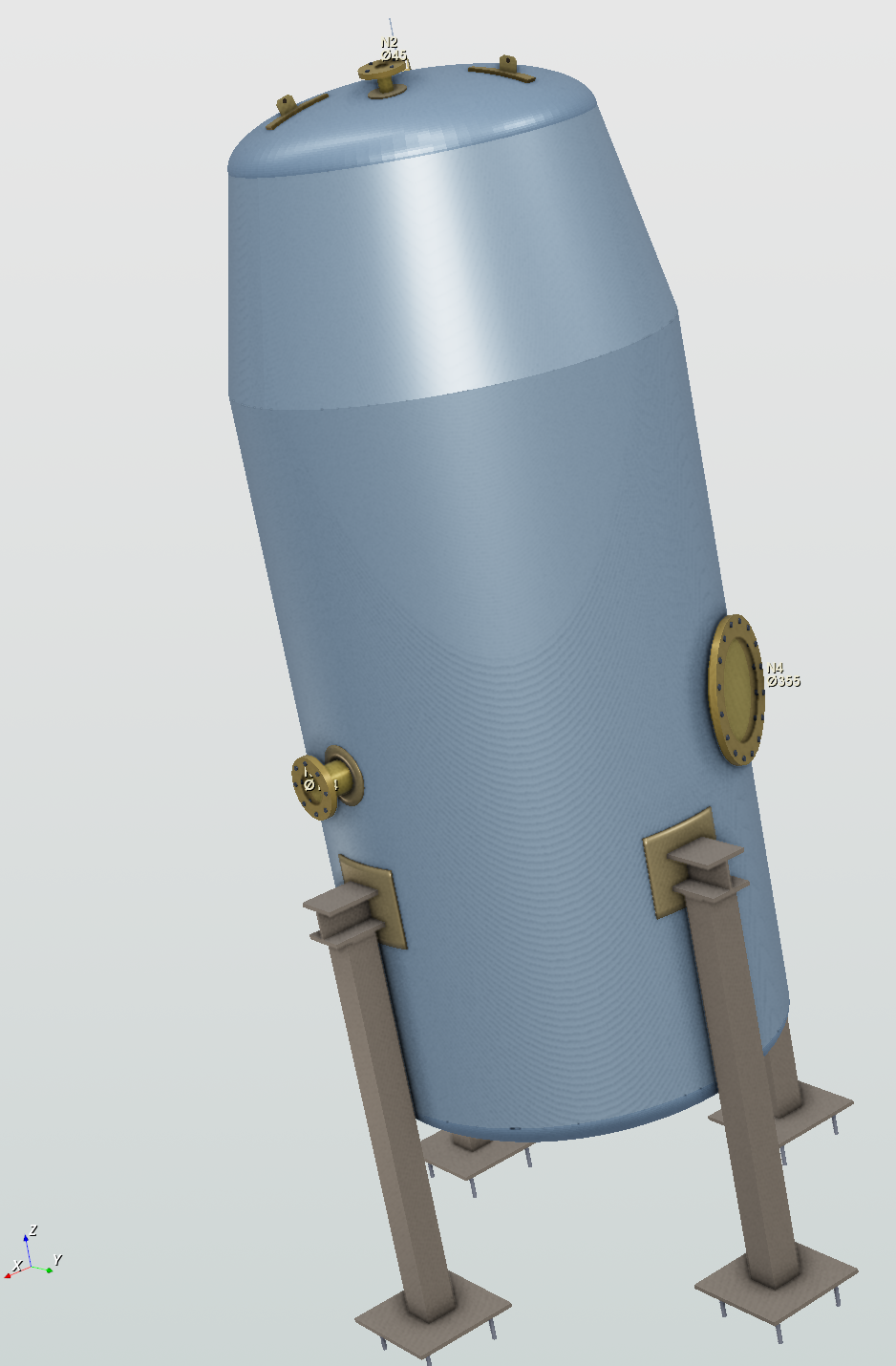

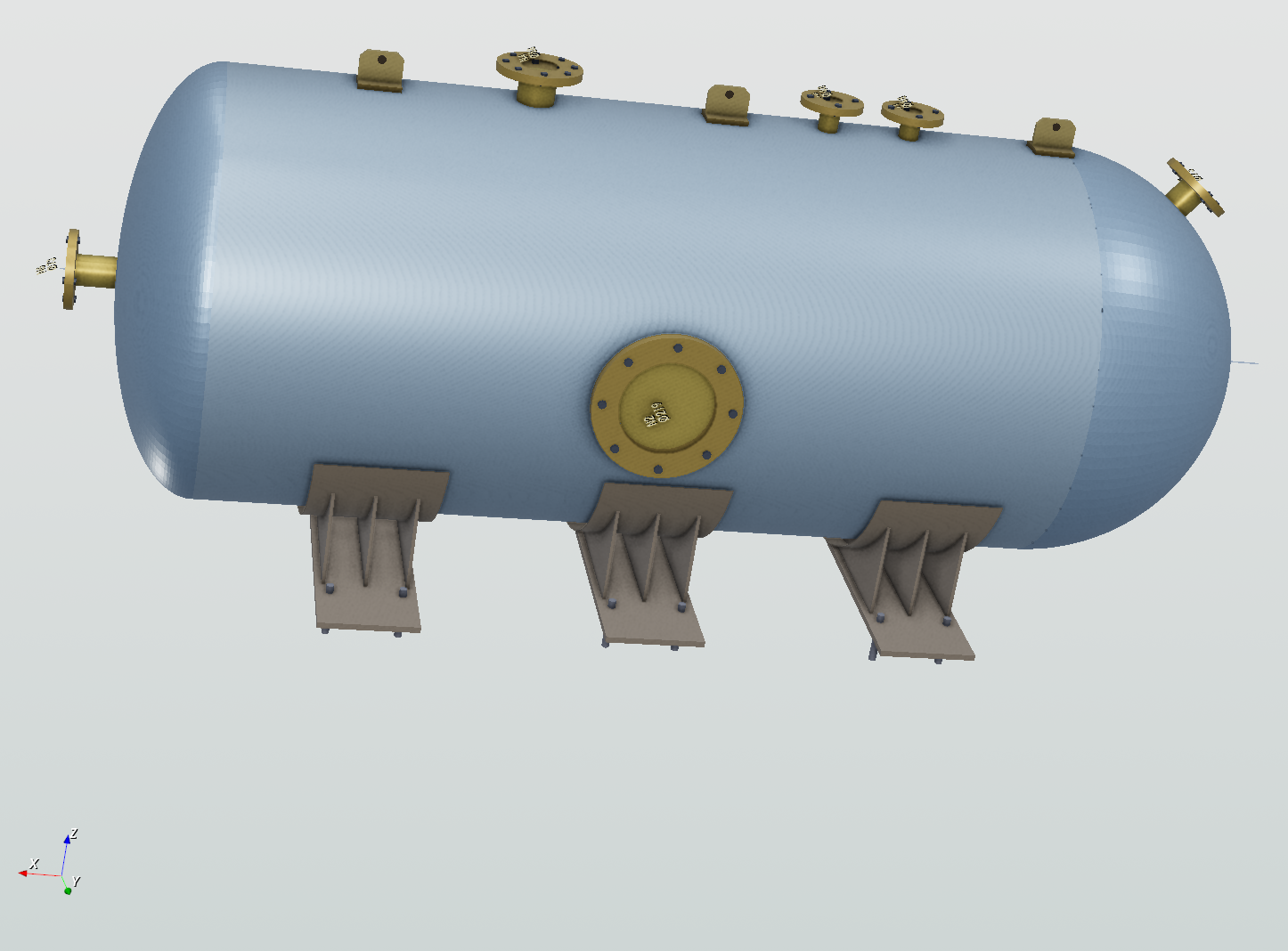

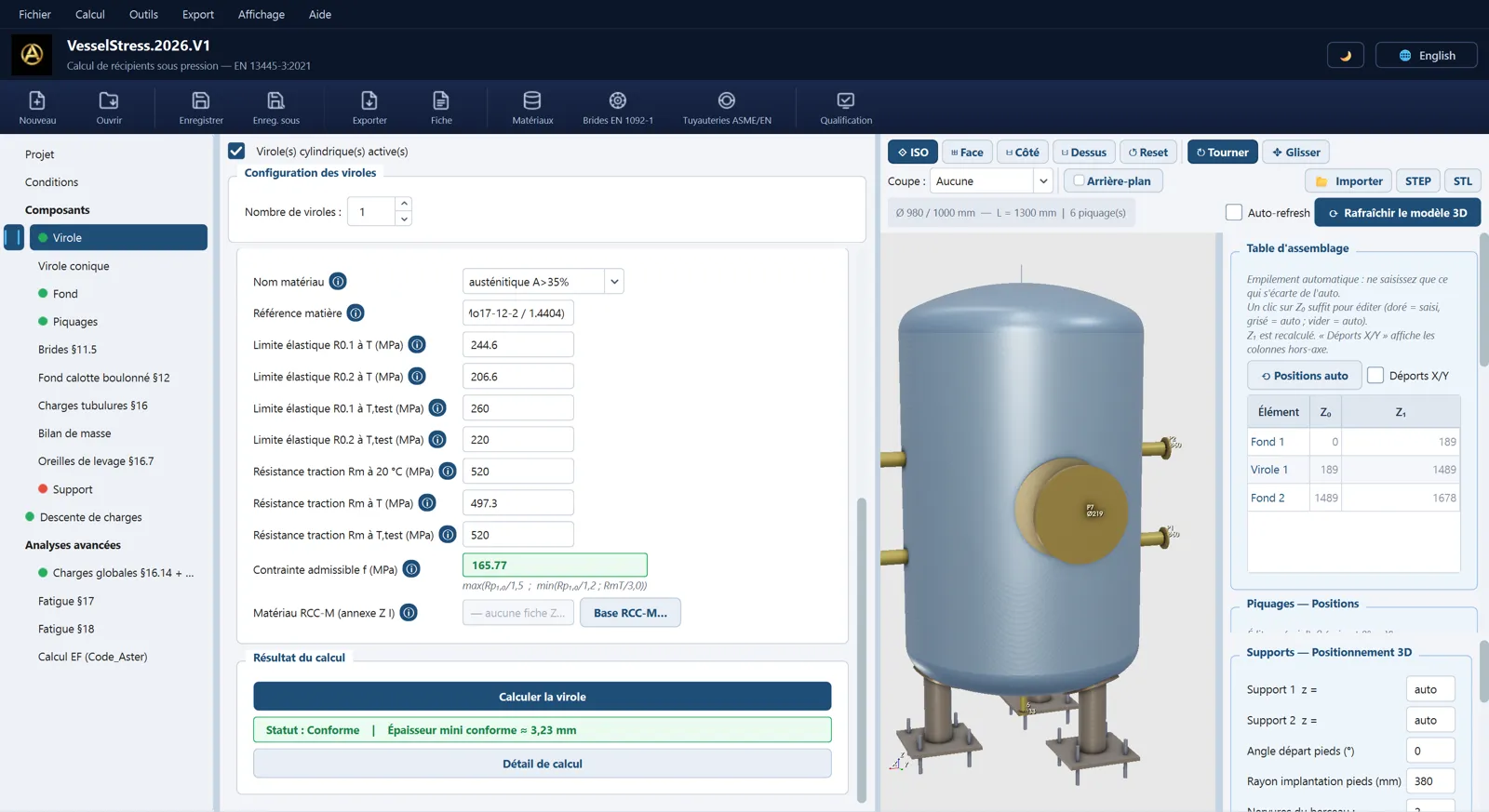

Modèle 3D paramétrique

Mis à jour à chaque saisie : brides selon leur type, oreilles, plaques de renfort, berceaux conformes, pieds, jupes. Exports STEP et STL, assemblage coloré.

📄

Note de calcul Word FR / EN

Sommaire, références normatives, données d’entrée, chaque formule avec son repère normatif, les valeurs, la marge et un encart « Méthode ». Statuts CONFORME / NON CONFORME, conclusion globale.

🔬

Calcul par éléments finis

Modèle coque automatique, maillage Gmsh, solveur Code_Aster, statique et modal, vérification EN 13445-3 Annexe C ou ASME Division 2 Part 5, note EF bilingue. Voir la section dédiée.

Annexe C · Div. 2 Part 5

🌍

Séisme, charges globales, descente de charges

Force latérale équivalente EN 1998-1, pression sismique du liquide, charges globales, inventaire des masses, réactions par ancrage et par support, bilan de masse.

📈

Fatigue

EN 13445-3 articles 17 (simplifié) et 18 (détaillé) : comptage de cycles, Miner, corrections, courbes soudé et non soudé.

🗄️

Bases intégrées

220 nuances d’aciers EN avec propriétés en température, brides EN 1092-1 (173 lignes DN × PN contrôlées), boulons, 47 joints, fonds normalisés, tubes, profilés.

⚖️

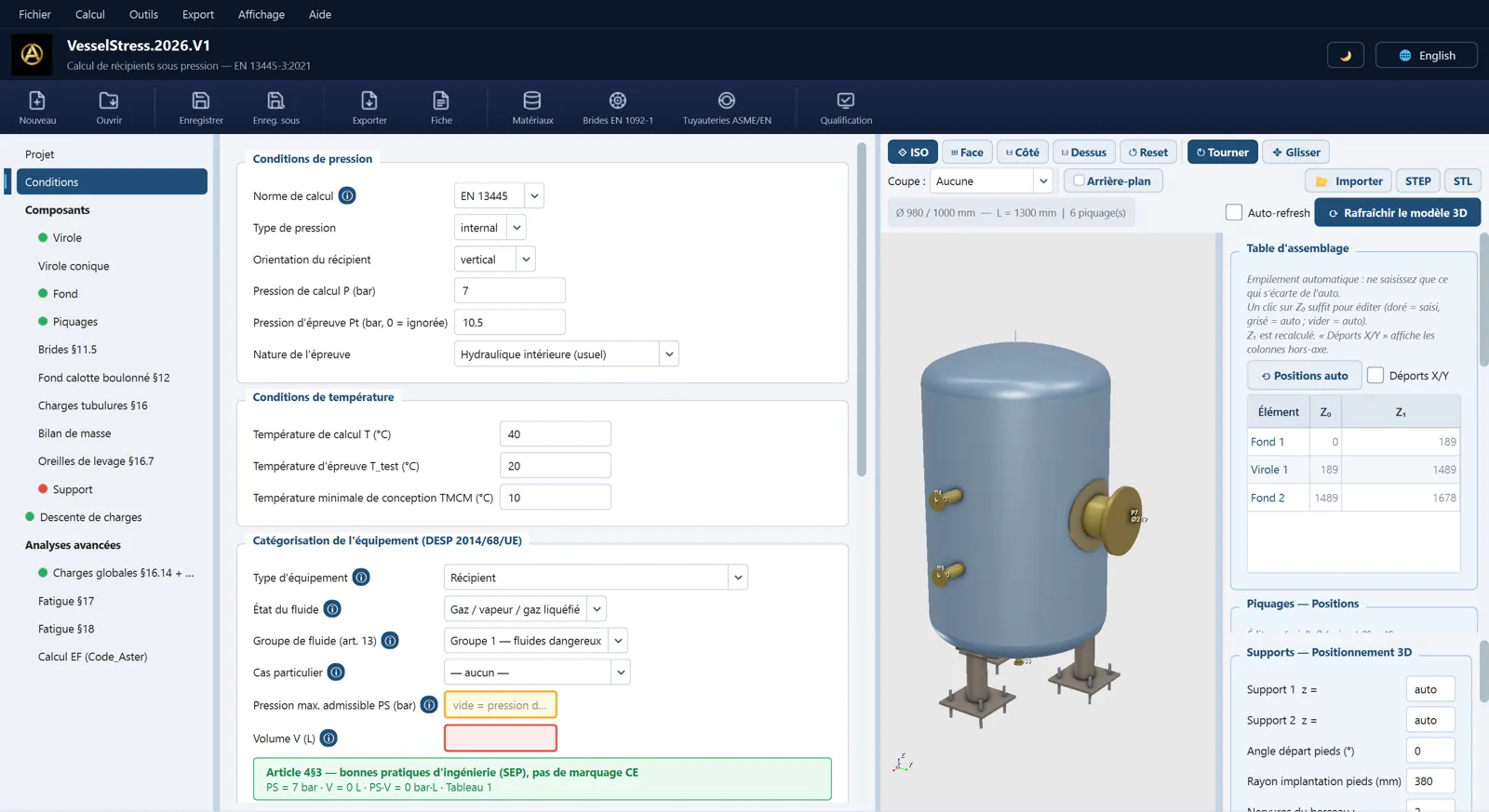

Catégorisation DESP

Catégorie de l’équipement selon l’Annexe II de la directive 2014/68/UE, groupes de fluides, pression d’épreuve, dès la saisie des conditions de service.

🧭

Ergonomie

Interface FR / EN commutable à chaud, thème clair ou sombre, pastilles conforme / non conforme, plus de 1 600 aides ⓘ, valeurs reprises automatiquement d’un composant à l’autre (champ bleu).

📦

Autres livrables

Export Excel des résultats, fiche récipient d’une page sans calcul pour vos offres, note EF, rapport Word de qualification du poste.

CALCUL PAR ÉLÉMENTS FINIS

Du projet à la note EF, sans ressaisie

Le module EF part de l’appareil déjà saisi : enveloppe, piquages, renforts, supports et brides sont transformés en modèle coque, maillés par Gmsh et calculés par Code_Aster. Vous n’écrivez pas une ligne de commande de solveur.

1
Modèle construit depuis le projet
Enveloppe, piquages sur viroles et fonds, plaques de renfort, supports fidèles (pieds, jupe avec anneau percé et goussets, consoles, berceaux), brides couplées. Modèle coque DKT, comme les notes EF de référence du secteur.
2
Maillage Gmsh automatique
Tailles par composant, raffinement aux jonctions, contrôle de qualité et des liaisons, bouton « Optimiser ».
3

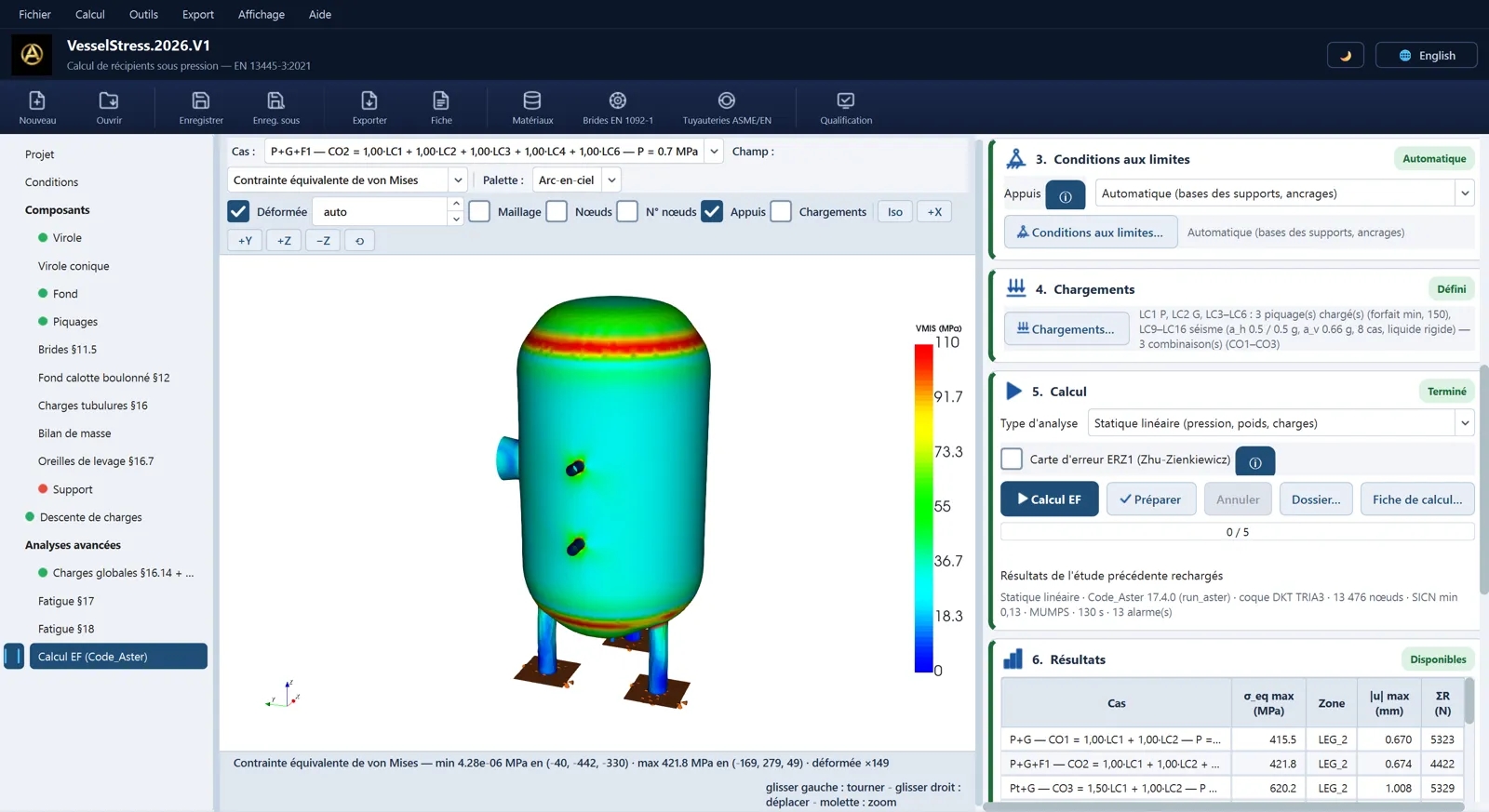

Conditions aux limites
Automatiques par type de support (appuis aux trous d’ancrage, appui au sol, berceau fixe / glissant) ou choisies à la souris sur la vue 3D.
4
Chargements et combinaisons
Pression, poids propre, efforts de tuyauterie (torseurs forfaitaires automatiques), liquide contenu en service et en épreuve, séisme statique équivalent structure + liquide.
5
Calcul Code_Aster
Statique ou modal : fréquences, formes propres, masses effectives. Détection automatique du solveur, mode démonstration sans solveur.
6

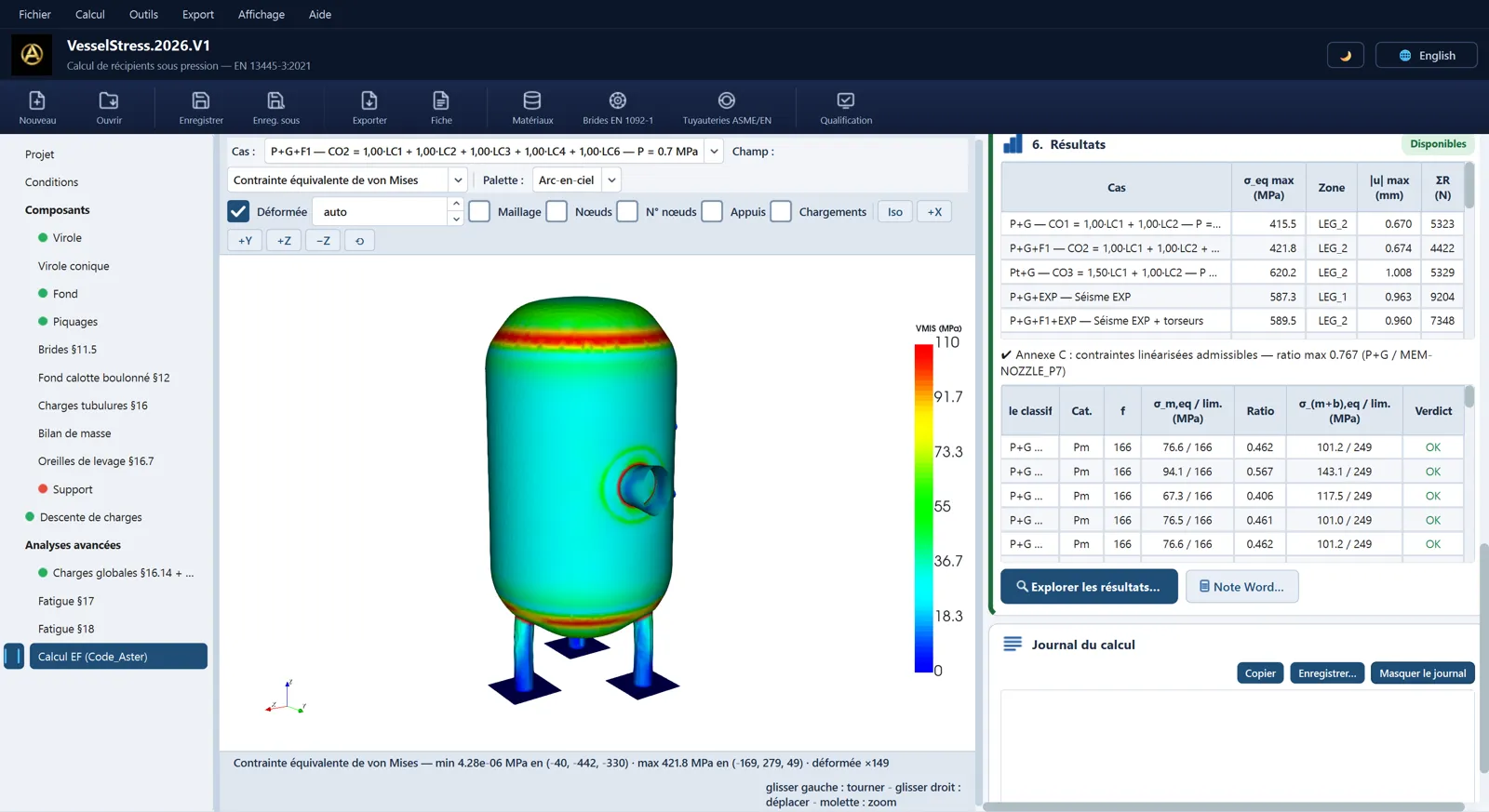

Résultats
Vue 3D (von Mises, principales, déplacements, déformée, modes animés), explorateur, réactions par ancrage en traction et cisaillement.
7
Vérification par code et par situation
EN 13445-3 Annexe C ou ASME Division 2 Part 5 via Appendix 46 : contraintes linéarisées, ratios, verdicts, en situation normale, d’épreuve et exceptionnelle.
8
Fiche de calcul et note EF
Traçabilité complète (solveur, version, maillage, alarmes expliquées, contrôles d’équilibre) et note EF Word bilingue au plan imposé.

Galerie EF : ballon vertical sur trois pieds, bâche sur jupe à goussets, cuve horizontale de 8 m³ sur trois berceaux. Maillage, contraintes, zone la plus sollicitée, mode propre animé. 54 s.

Ballon vertical sur jupe : onglets, maillage avec anneau de base percé de 40 trous d’ancrage, appuis, contraintes, zones de concentration, trois modes propres animés. 60 s.

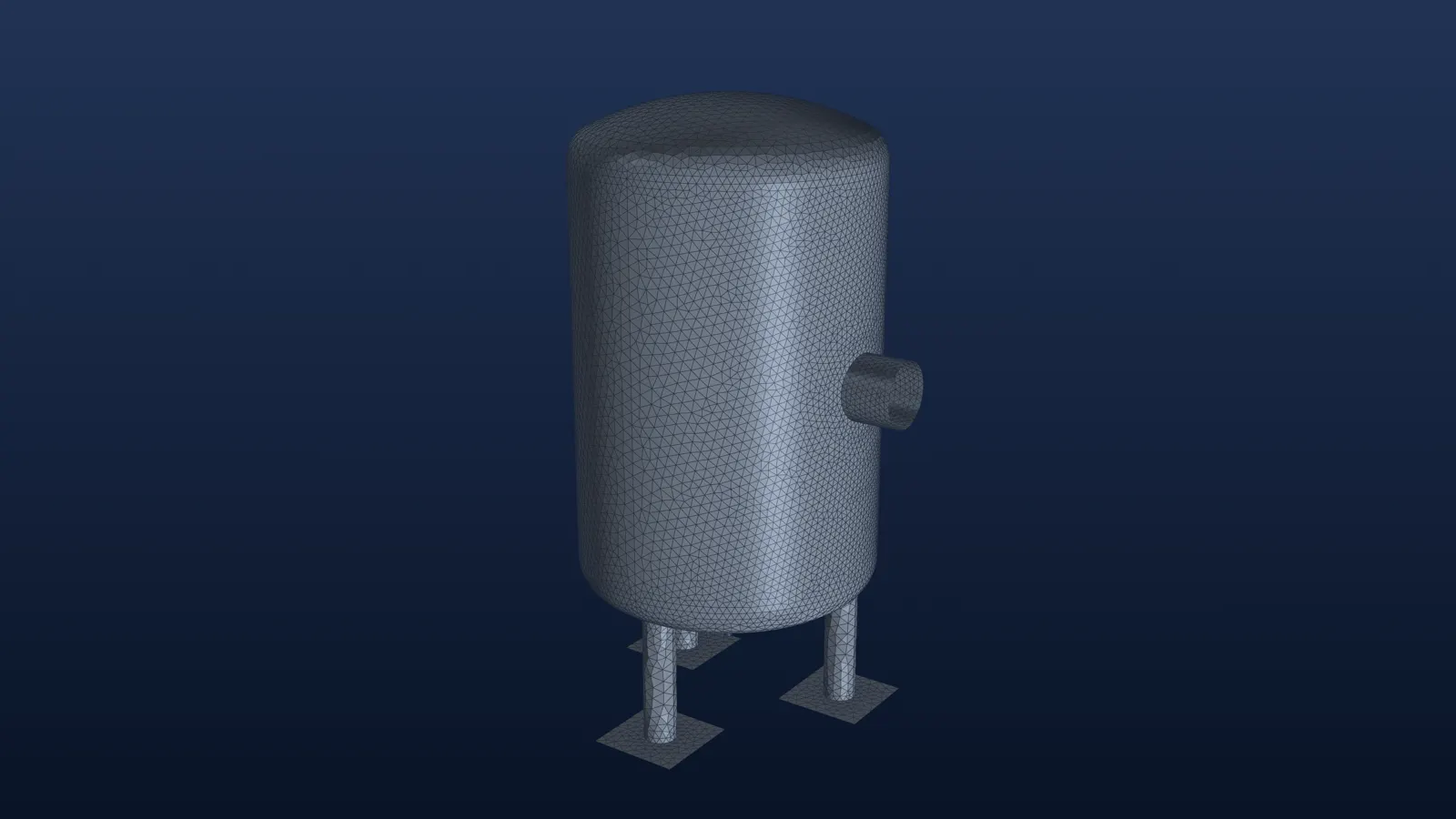

Ballon sur pieds — maillage Gmsh, 13 476 nœuds

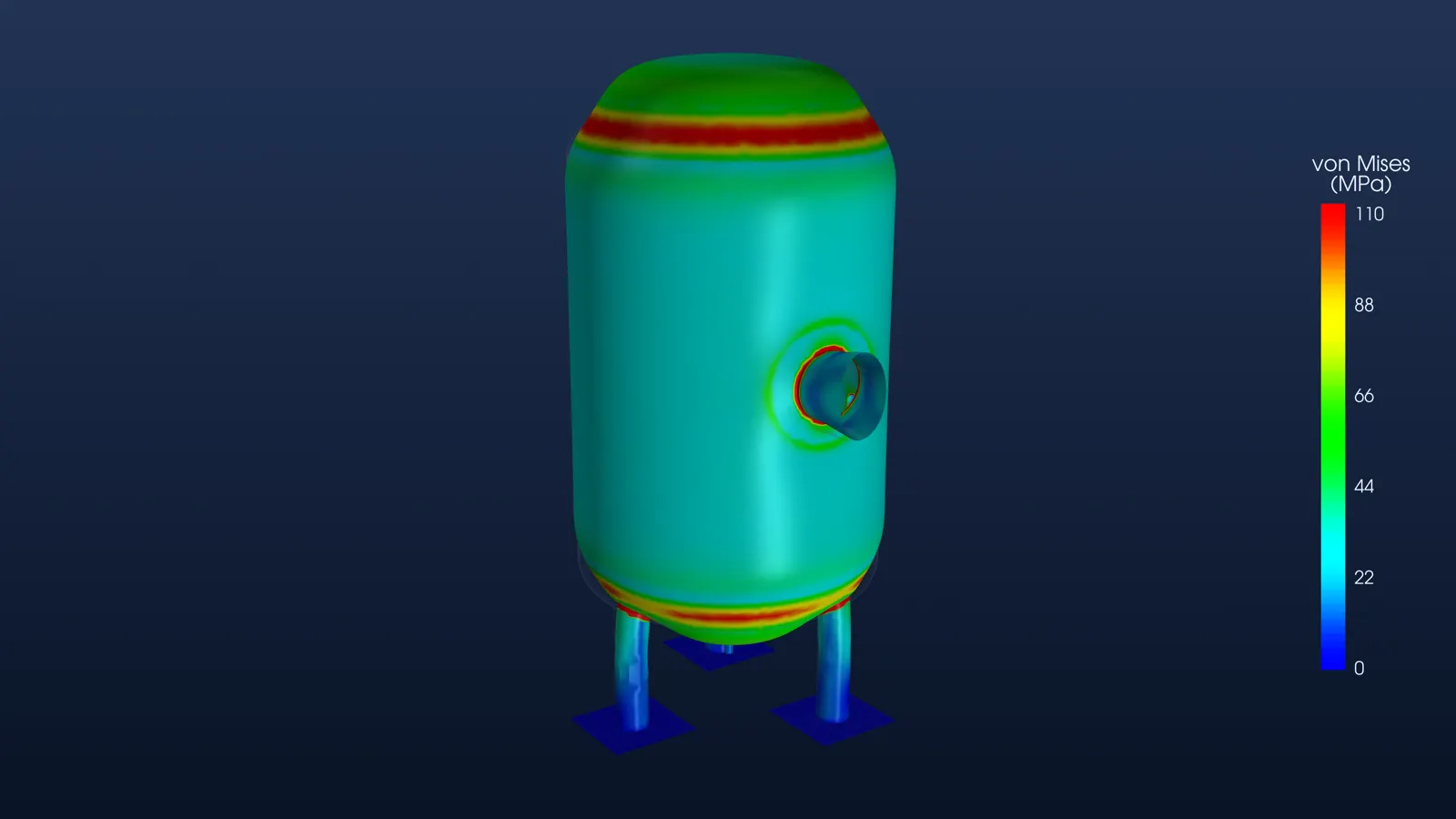

Ballon sur pieds — von Mises sur déformée amplifiée

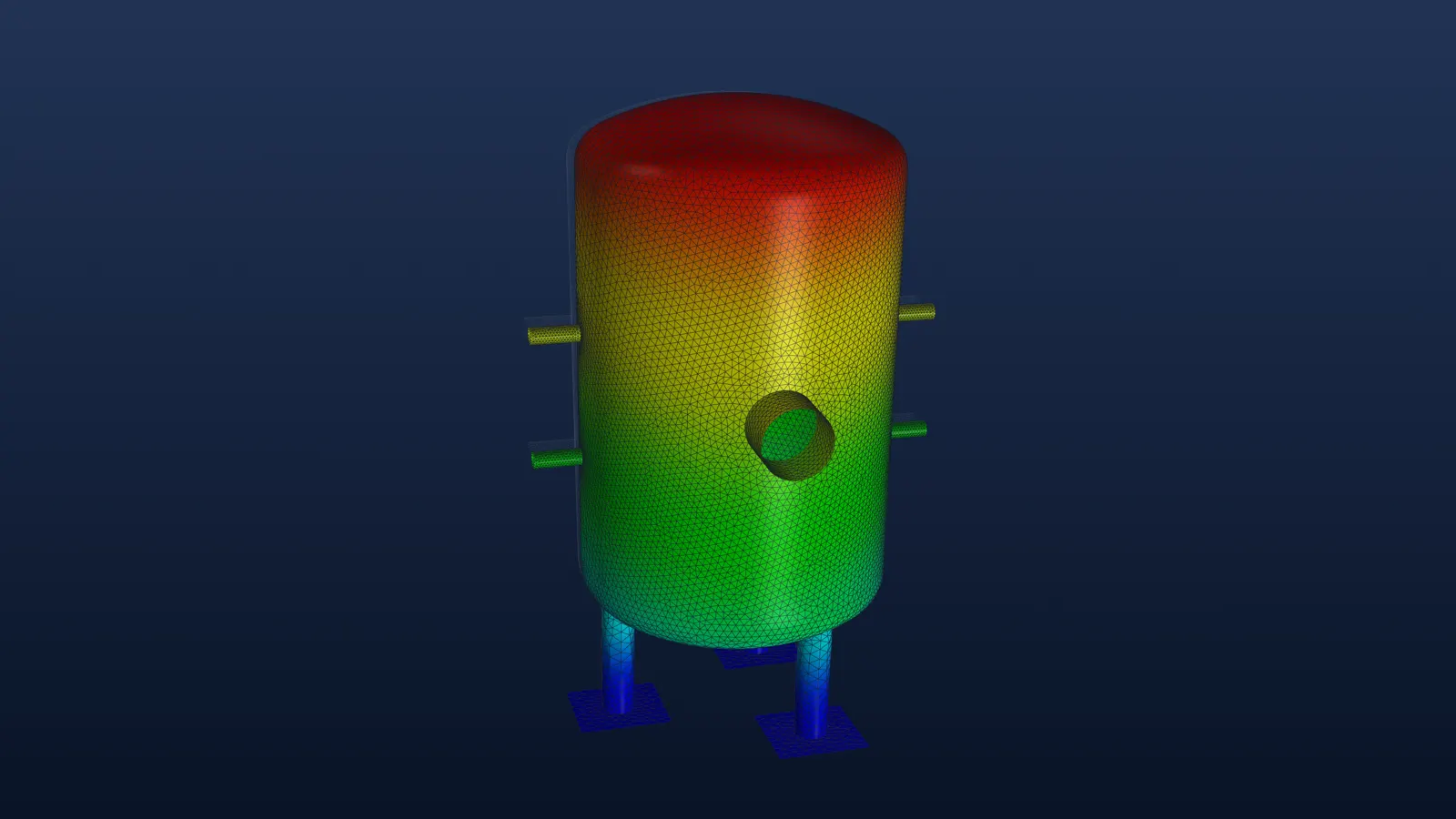

Ballon sur pieds — mode 1 à 40,73 Hz, 75 % de masse mobilisée

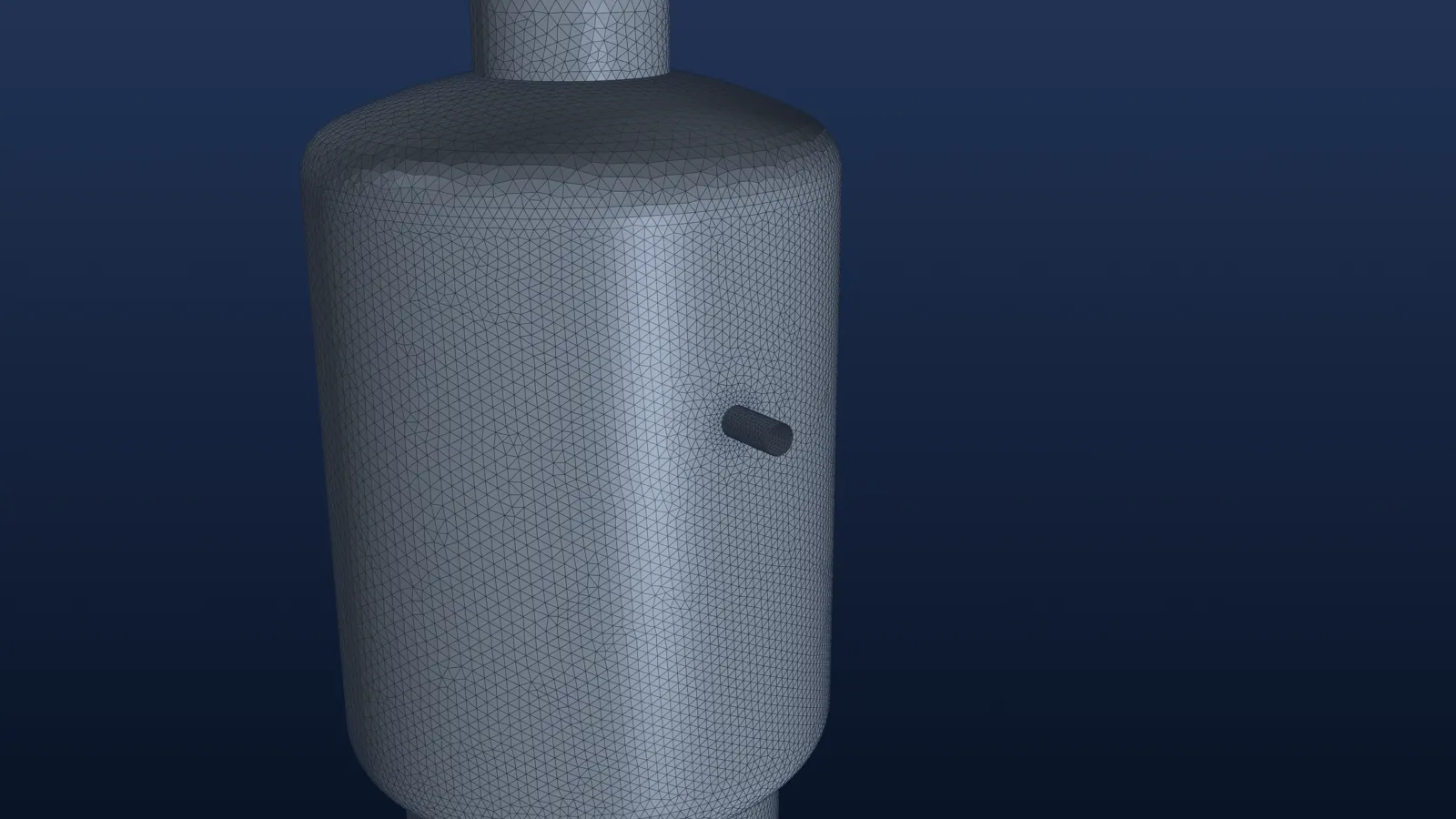

Bâche sur jupe — maillage raffiné aux jonctions

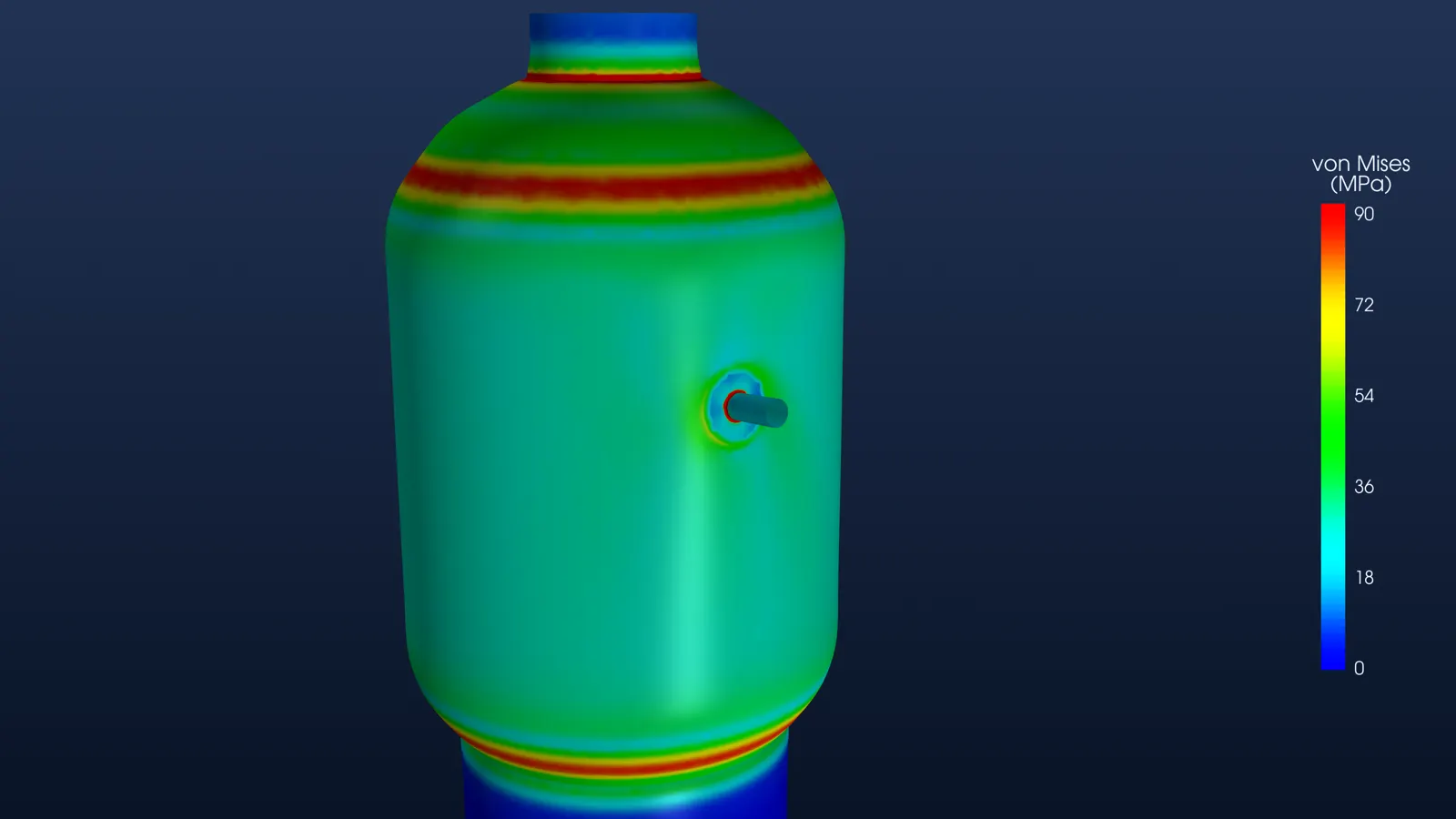

Bâche sur jupe — zone de concentration de contraintes

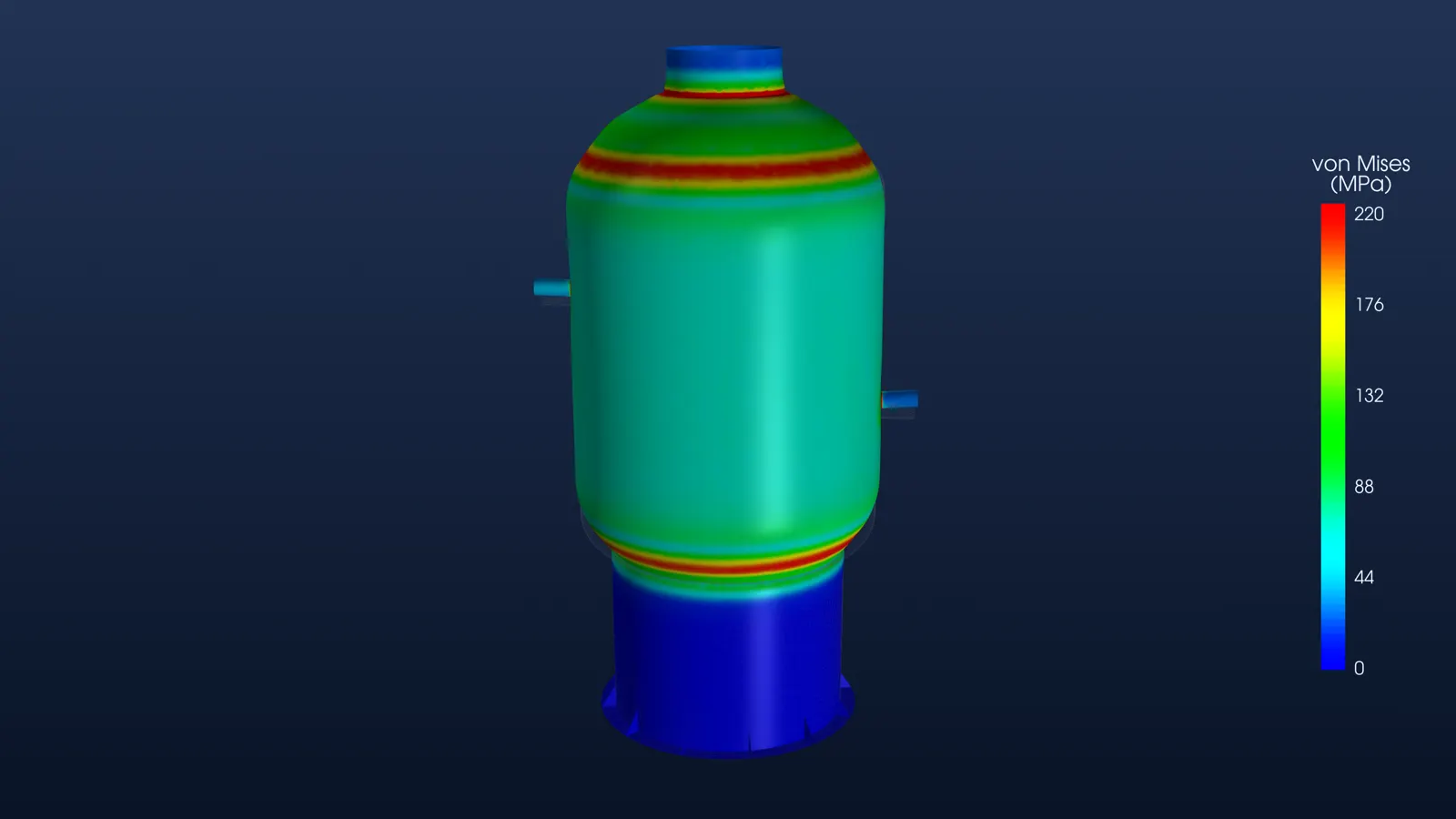

Bâche sur jupe — séisme statique équivalent, structure + liquide

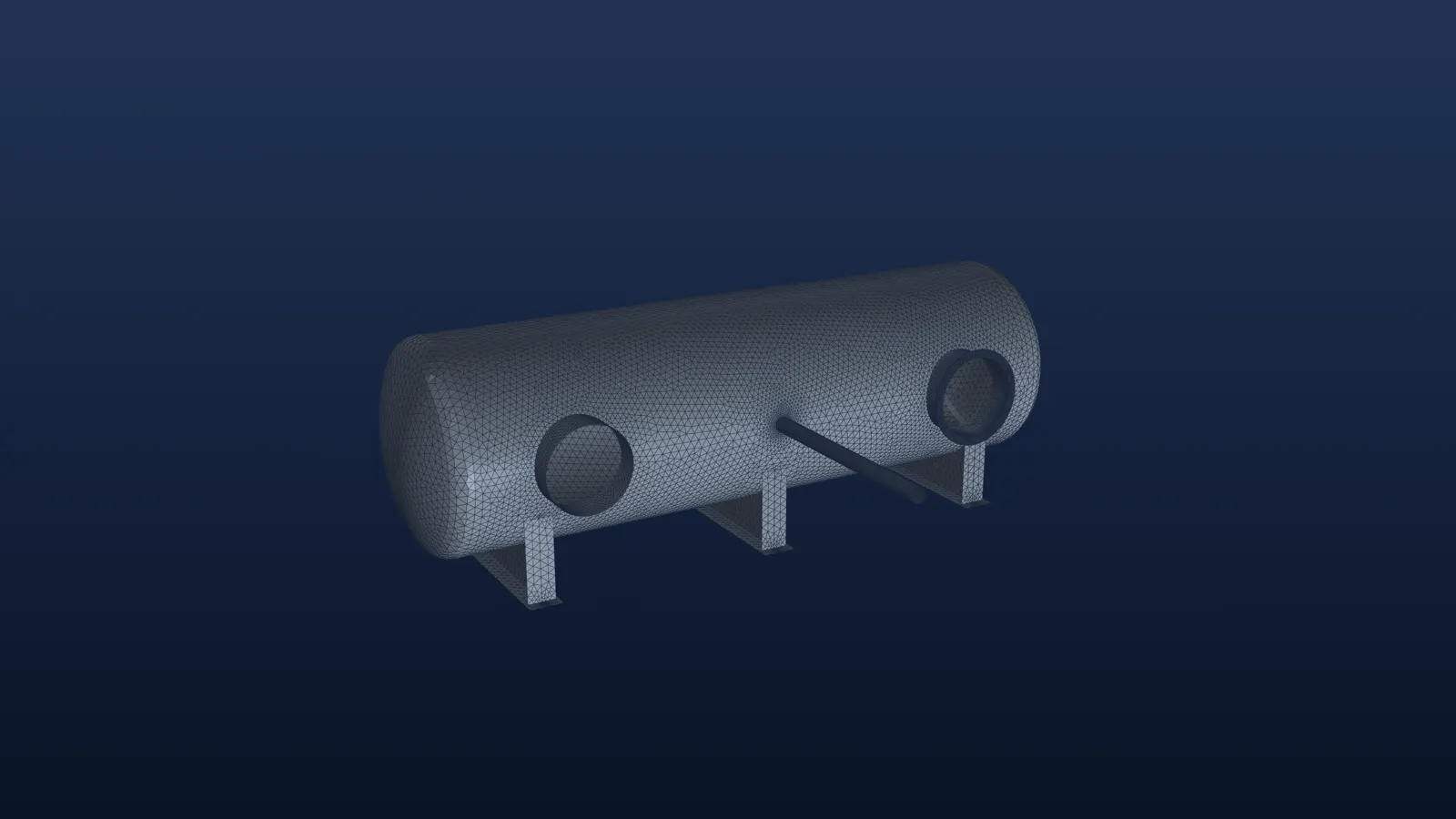

Cuve 8 m³ sur trois berceaux — maillage, 34 049 nœuds

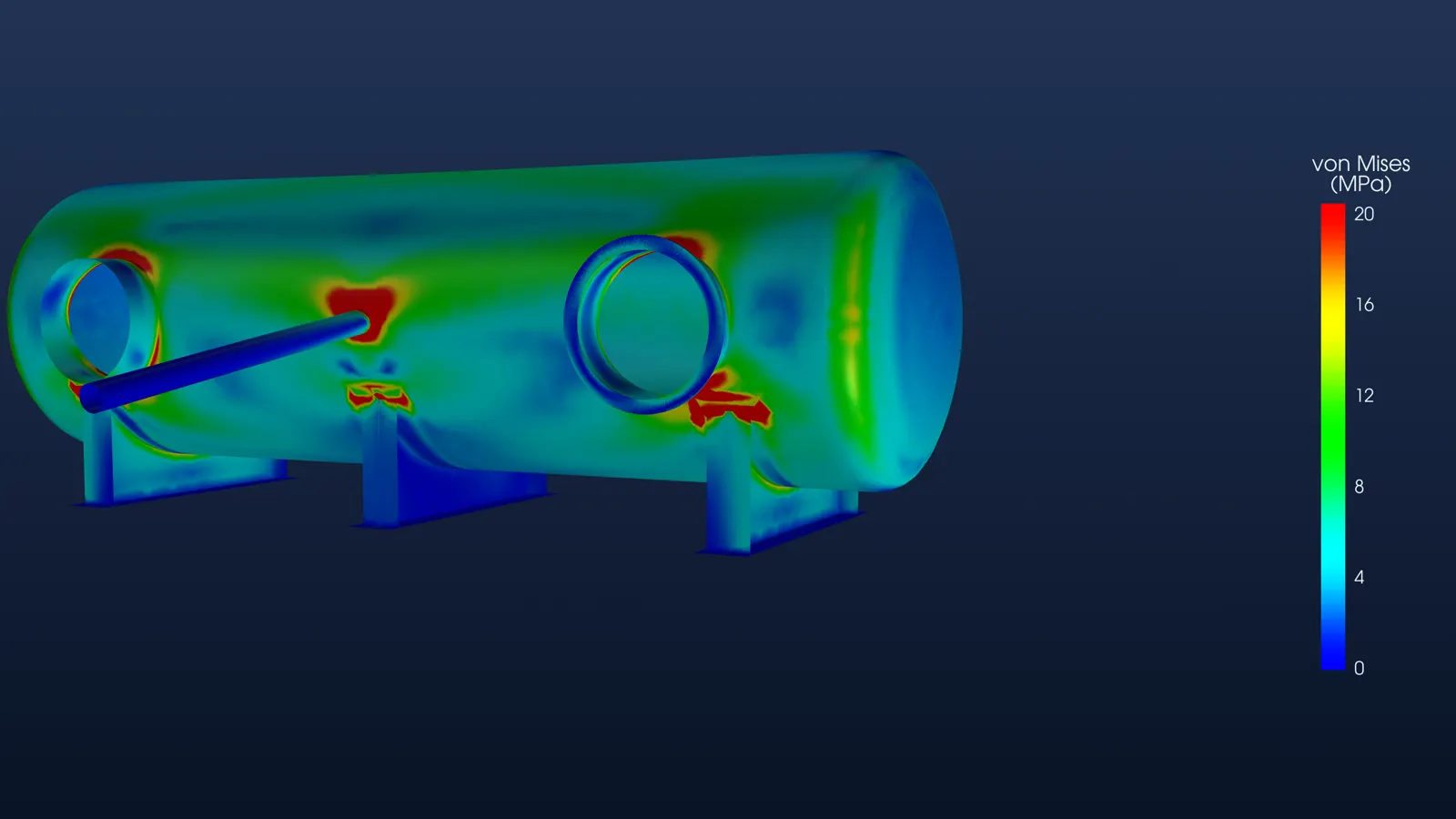

Cuve sur berceaux — contraintes aux berceaux et piquages

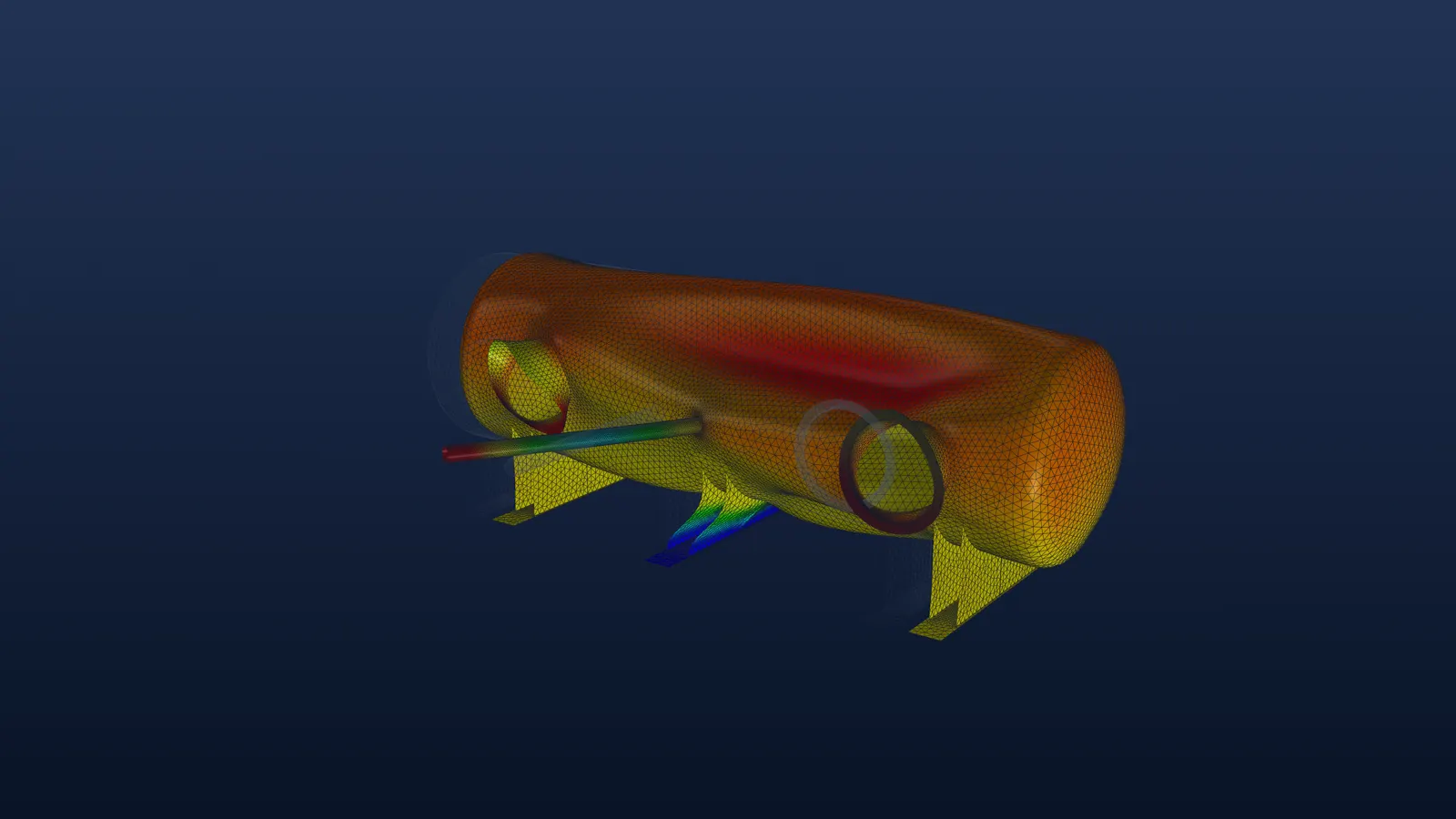

Cuve sur berceaux — mode 8 à 23,26 Hz, 95 % longitudinal

Calculs réels (mailleur Gmsh, solveur Code_Aster 17.4). Échelle de couleur de von Mises plafonnée pour faire ressortir les zones secondaires, déformées amplifiées, modes propres normés. Une couleur n’est jamais un verdict : la conformité se lit dans les contraintes linéarisées et les ratios du code. Appareils décrits de façon générique.

Validations du module EF

Solutions analytiques retrouvées à mieux que 1 % : tube épais de Lamé, cylindre mince, sphère, virole + fonds
Étude de convergence de maillage (Richardson, GCI)
Équilibre des réactions contrôlé à chaque calcul : poids, liquide, séisme à 0,1–0,2 % près
Confrontation à des notes EF de référence de l’industrie et du nucléaire : fréquences propres et répartitions de réactions retrouvées

POINTS FORTS

Ce qui distingue VesselStress

Un logiciel conçu et utilisé par un bureau de calcul pour ses propres affaires, et proposé aux chaudronneries, bureaux d'études et ingénieries nucléaires.

🇪🇺

Deux codes, zéro confusion

EN 13445-3 et ASME VIII-1 2025, chacun codé séparément à partir de son texte, relu formule par formule, et confronté à l’autre sur les mêmes géométries : les écarts restants viennent des codes eux-mêmes. Une note ne cite jamais un autre code que celui du projet.

📄

Note de calcul bilingue FR / EN

Chaque équation est publiée avec sa référence de clause dans une note Word structurée, prête pour l'organisme notifié. Un clic suffit pour régénérer la même note en anglais — idéal pour les projets export.

⚖️

Catégorisation DESP intégrée

Le lien direct entre le calcul et l'exigence réglementaire CE : catégorie de l'équipement selon l'Annexe II de la directive 2014/68/UE, groupes de fluides et exigences associées — dès la saisie des conditions de service.

🗄️

Bases normalisées incluses

220 nuances d’aciers EN avec propriétés en température, brides EN 1092-1 contrôlées ligne par ligne, boulonnerie, 47 joints, fonds bombés normalisés, tubes ASME / EN, profilés. Pour l’ASME, les contraintes admissibles sont calculées selon les critères du code à partir des caractéristiques du matériau.

🔐

Vos données restent chez vous

Application de bureau : vos projets sont des fichiers locaux qui vous appartiennent, rien n'est envoyé dans le cloud. Le logiciel fonctionne hors ligne entre deux vérifications de licence, et la note Word autoportante sécurise votre dossier réglementaire dans la durée.

🇫🇷

Éditeur français, support direct

Pas de ticket de niveau 1 ni de revendeur : vous échangez directement avec l'équipe d'ingénierie qui développe le logiciel. Vos retours terrain alimentent les évolutions, avec des mises à jour incluses pendant toute la durée de la licence.

VALIDATION

Des résultats que vous pouvez vérifier

Un logiciel de calcul réglementaire se juge sur la confiance qu'on peut lui accorder. VesselStress embarque un programme de qualification que chaque installation peut rejouer sur son propre poste.

Cas de validation figés

Trois appareils complets : pression intérieure, pression extérieure et flambement, séisme et fatigue. S'y ajoutent les cas de validation du module éléments finis.

624

Grandeurs contrôlées

Chaque grandeur recalculée est comparée à sa valeur de référence scellée par empreinte SHA-256, avec une tolérance de 1,0 à 1,5 %.

🖥️

Qualification sur votre poste

Depuis le menu Outils, générez vous-même le rapport de qualification Word de votre installation — archivable dans votre système qualité.

×1000

Tests automatisés

Plusieurs milliers de tests automatisés exécutés à chaque évolution : formules, notes, interface, éléments finis. Relectures indépendantes formule par formule des chapitres ASME.

Découvrir le programme de validation →

FIABILITÉ

Un logiciel éprouvé sur des affaires réelles

VesselStress n’est pas né dans un laboratoire : il est l’outil quotidien d’un bureau de calcul d’appareils à pression. Chaque note livrée à un client, chaque revue d’organisme notifié, chaque confrontation à une note de référence a servi à le durcir.

🏭

Utilisé en production par son éditeur

Les notes de calcul du bureau Intel Meca, pour des chaudronneries, des exploitants et des projets nucléaires, sont produites avec VesselStress et passent les revues des organismes notifiés.

📐

Confronté à des notes de référence

Formules, fréquences propres et répartitions de réactions comparées à des notes de calcul vérifiées de l’industrie et du nucléaire : concordance des formules à mieux que 0,1 %, et des erreurs de notes de référence détectées au passage.

🔁

Qualification rejouable sur votre poste

Cas de validation figés et scellés par empreinte, rejoués depuis le menu Outils avec rapport Word : vous vérifiez vous-même que votre installation reproduit les résultats qualifiés.

🧪

Relectures indépendantes

Chaque chapitre est relu formule par formule face au texte du code, par une relecture indépendante du développement. Plusieurs milliers de tests automatisés rejouent l’ensemble à chaque évolution.

🔒

Prudence intégrée

Une vérification exigée qui n’a pas pu être faite faute de donnée n’est jamais déclarée conforme : c’est écrit dans la note. L’ingénieur garde la main sur ses hypothèses, le logiciel trace et explique chaque vérification.

📈

Évolutions continues, incluses

Les mises à jour sont comprises dans la licence et alimentées par les retours des utilisateurs. Évolutions en préparation : séisme modal spectral, vent complet EN 1991-1-4, moteur de combinaisons.

FAQ

Questions fréquentes

Quels codes de calcul sont couverts ? ▾

EN 13445-3 et ASME VIII division 1, édition 2025. Le code est choisi dans l'onglet Conditions ; chaque onglet et chaque paragraphe de note cite le code appliqué. Les calculs selon CODAP et RCC-M ne peuvent pas être intégrés à un logiciel commercialisé : Intel Meca les réalise en prestation de bureau de calcul. Ne sont pas couverts : plaques tubulaires EN 13445-3 article 13, chaudières, tuyauteries EN 13480 / CODETI, citernes ADR, calcul non linéaire.

Faut-il installer Code_Aster pour le module éléments finis ? ▾

Oui : le mailleur Gmsh et le solveur Code_Aster sont des logiciels libres fournis dans un kit solveur séparé, dont les licences tierces sont respectées et listées dans « À propos ». VesselStress les pilote entièrement : vous n'écrivez aucune commande. Sans solveur installé, un mode démonstration permet de préparer le modèle et le maillage.

Comment les résultats de VesselStress sont-ils validés ? ▾

VesselStress embarque un programme de qualification : 3 cas de validation figés couvrant 624 grandeurs de référence scellées par empreinte SHA-256, que chaque installation peut recalculer et comparer depuis le menu Outils (tolérance 1,0 à 1,5 %), avec génération d'un rapport Word archivable. Le module éléments finis a ses propres cas (solutions analytiques, convergence). S'y ajoutent plusieurs milliers de tests automatisés exécutés à chaque évolution du logiciel. Détails sur la page Validation.

Une formation est-elle proposée ? Combien de temps pour être autonome ? ▾

Oui. VesselStress est conçu pour être pris en main rapidement : quelques heures suffisent pour réaliser un premier calcul complet. Des modules de formation et un accompagnement personnalisé sont disponibles sur demande pour vos équipes.

Sur combien de postes puis-je installer VesselStress ? ▾

Chaque licence est valable pour 1 poste de travail. Si vous souhaitez l'utiliser sur plusieurs postes, contactez-nous pour un tarif multi-licences.

VesselStress fonctionne-t-il sans connexion internet ? ▾

Oui. Une connexion internet est requise uniquement lors de l'activation initiale et pour les vérifications périodiques (toutes les 7 jours). Entre ces vérifications, le logiciel fonctionne entièrement hors ligne.

Puis-je changer de poste après activation ? ▾

Oui. Contactez le support à contact@intel-meca.com et nous transférons votre licence sur votre nouveau poste sous 24h.

Les mises à jour sont-elles incluses ? ▾

Oui, toutes les mises à jour publiées pendant la durée de votre abonnement sont incluses sans frais supplémentaires.

Comment se passe le paiement ? ▾

Remplissez le formulaire de demande de devis. Nous vous recontactons sous 24h avec une offre et une facture pro forma. Après réception du paiement (virement bancaire), votre clé de licence vous est envoyée.
